VA TN LCD Display Modil

Voye rechèch

Pwodwi Entwodiksyon

Konpayi Profile

Shenzhen Hongrui Optoelectronic Teknoloji co, Ltd, pwofesyonèl ekspozisyon LCD, LCM LCD modil, ki ap dirije sous ekleraj, TP manyen ekran konsepsyon devlopman, fabrikasyon. Avèk yon gwoup-wo kalite, jeni ki gen eksperyans ak pèsonèl teknik, bay ou ak bon jan kalite pwodwi ak sèvis.
Konpayi an ap dirije klas mwayen ak segondè TN, HTN, STN, VA, TFT pwodwi yo. An menm tan an, nou bay perçage, fanm k'ap pile Ang ak lòt pwodwi pwosesis espesyal, sipòte LCM, HEAT SEAL. Pwodwi konpayi an yo lajman ki itilize nan tèminal kominikasyon (telefòn entelijan, òdinatè tablèt, elatriye), aparèy nan kay la, elektwonik otomobil, pwodwi dijital ak lòt endistri yo, epi yo ekspòte nan Hong Kong, Taiwan, Ewòp, Amerik, Japon ak Kore di sid ak lòt rejyon ak peyi yo.

Poukisa Chwazi Nou

01/

Transpò rapid

Nou kolabore ak konpayi transpò lanmè pwofesyonèl, lè ak lojistik pou ba ou pi bon solisyon transpò.

02/

Bon kalite

Pwodwi yo ekselan ak detay yo ak anpil atansyon trete. Chak matyè premyè se entèdi kontwole.

03/

Ekip pwofesyonèl

Manm ekip la gen anpil ladrès epi konpetan nan wòl respektif yo epi yo posede edikasyon, fòmasyon, ak eksperyans ki nesesè pou yo briye nan travay yo.

04/

Bon sèvis

Sèvis Kliyantèl pou ou reponn kesyon, selon bezwen ou yo bay solisyon Customized, sitasyon pi ba ak swiv lojistik.

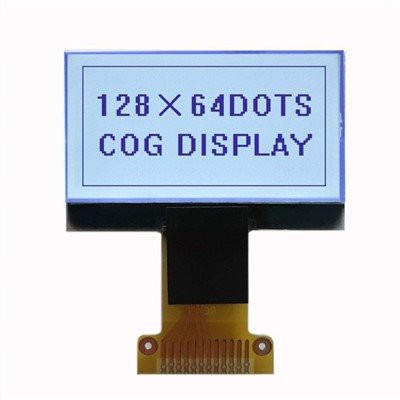

1.15 pous grafik LCD Modil ekspozisyon

VA TN LCD Display Modil

FSTN Transflective Graphic LCD Display Modil

2.5 pous grafik LCD

40x4 karaktè ekspozisyon LCD

2.4 pous grafik LCD Modil ekspozisyon

Pwen grafik LCD Modil ekspozisyon

STN grafik LCD Modil ekspozisyon

Grafik LCD Display ekran HD

Ki sa ki VA TN LCD Display Modil

Yon modil ekspozisyon LCD VA TN refere a yon kalite ekspozisyon kristal likid (LCD) ki konbine eleman ki soti nan tou de teknoloji aliyman vètikal (VA) ak teknoloji Twisted Nematic (TN). Modil sa yo fèt pou ofri pèfòmans amelyore sou ekspozisyon TN tradisyonèl yo pandan y ap adrese kèk nan limit yo jwenn nan panno VA yo.
Modil ekspozisyon LCD VA TN la itilize karakteristik tan repons rapid panno TN yo, sa ki fè li apwopriye pou aplikasyon kote pousantaj rafrechi rapid yo esansyèl, tankou jwèt konpetitif.
VA TN LCD Display Modil reprezante yon evolisyon nan teknoloji ekspozisyon, ki ofri yon konpwomi ant pèfòmans segondè ak pri ki ba nan panno TN, ak kalite siperyè imaj ak ang gade nan panno VA.

Benefis VA TN LCD Display Modil

Pèfòmans koulè amelyore
Modil ekspozisyon LCD VA TN bay yon palèt koulè ki pi rich ak nwa pi fon konpare ak panno TN estanda, ki mennen nan imaj ki pi vivan epi ki pi reyèl.

Ekonomi enèji
Modil ekspozisyon LCD VA TN yo efikas nan enèji, yo konsome mwens pouvwa pase ansyen teknoloji ekspozisyon yo epi yo ede diminye depans fonksyònman yo ak enpak sou anviwònman an.

Pousantaj rafrechi rapid
Enklizyon karakteristik TN yo asire ke modil sa yo ka sipòte gwo pousantaj rafrechisman, ki enpòtan anpil pou kenbe vizyèl lis pandan sesyon jwèt entans.

Amelyore rapò kontras
Modil ekspozisyon LCD VA TN ofri yon rapò kontras ki pi wo pase panno TN, ki amelyore pwofondè ak reyalis imaj ki parèt yo.

Fyab
Modil ekspozisyon LCD VA TN yo bati pou reziste kont itilizasyon chak jou, bay pèfòmans ki dire lontan ak rezistans pou itilizatè fen yo.

Kalite VA TN LCD Display Modil

Gen plizyè kalite VA TN LCD Display Modil, men li enpòtan pou klarifye ke "VA TN" se pa yon tèm estanda nan endistri a. Olye de sa, nou souvan refere a VA ak TN kòm de kalite diferan nan teknoloji LCD. Chak teknoloji gen karakteristik inik ak benefis li yo, epi pafwa manifaktirè yo ka konbine sèten aspè nan tou de teknoloji yo kreye yon panèl ibrid ak pèfòmans amelyore. Men yon ti apèsi sou teknoloji LCD VA ak TN.

Modil ekspozisyon LCD VA (Aliyman vètikal).
Panno VA estanda:Sa yo ofri bon rapò kontras ak ang gade konpare ak panno TN, men tipikman gen tan repons pi dousman.
MVA (Multi-domèn aliyman vètikal) Panno:Yon amelyorasyon nan teknoloji VA, panno MVA amelyore sou ang gade ak rapò kontras pa aliyen kristal likid yo nan plizyè domèn.
Panno PVA (Aliyman Vètikal Modèl):Menm jan ak MVA, PVA bay menm pi bon kalite imaj ak ang gade. Samsung konnen pou devlope teknoloji sa a.

TN (Twisted Nematic) Modil ekspozisyon LCD
Panno TN estanda:Sa yo se kalite ki pi komen nan panno LCD akòz pri pwodiksyon ki ba yo ak tan repons rapid, ki fè yo ideyal pou jwèt.
Panno TN amelyore:Gen kèk manifakti ki amelyore panno TN estanda lè yo optimize konsepsyon pixel ak ekleraj pou reyalize pi bon repwodiksyon koulè ak ang gade.

Panno vit IPS (nan avyon chanje).
Pandan ke yo pa entèdi ibrid VA TN, panno IPS rapid yo fèt pou ofri tan repons rapid ki asosye ak panno TN ansanm ak koulè siperyè ak kalite ang gade nan panno IPS.

Materyèl nan VA TN LCD Display Modil

Konpozisyon materyèl yon Modil Display LCD VA TN prensipalman gen ladan eleman sa yo

Substra vè:De substrats vè fòme baz panèl LCD a. Substra sa yo kouvwi ak yon kouch tranzistò fim mens (TFT), ki kontwole piksèl endividyèl yo.

Fim polarize:Polarizateur yo aplike sou tou de bò substrats vè yo. Yon polarizè se oryante orizontal, ak lòt la vètikal, pou pèmèt limyè pase nan sèlman nan yon fason kontwole.

Materyèl kristal likid:Espas ki genyen ant substrats vè yo plen ak yon materyèl espesyal kristal likid (LC). Aliyman ak oryantasyon kristal sa yo detèmine pwopriyete transmisyon limyè chak pixel.

Filtè koulè:Filtè koulè RGB (wouj, vèt, ble) yo entegre nan selil pixel yo sou youn nan substrats vè yo. Filtè sa yo melanje limyè ki pase nan kristal likid yo pou kreye yon spectre koulè konplè.

Inite ekleraj (BLU):Inite ekleraj la anjeneral konsiste de LED (dyodes ki emèt limyè), byenke CCFLs (lanp fliyoresan katod frèt) yo te itilize nan modèl pi bonè. BLU a bay limyè inifòm dèyè kouch LC a.

Difize:Yon fèy difize souvan enkli pou gaye limyè a respire sou sifas ekspozisyon an, asire klète konsistan epi evite otspo.

Prism fèy:Nan kèk desen, yo itilize yon fèy prism pou dirije limyè a anlè nan direksyon polarizè a epi soti nan ekspozisyon an.

Materyèl sele:Selans yo itilize yo rantre nan kwen yo nan substrats vè yo, kreye yon anviwònman ki byen fèmen ki anpeche kontaminasyon ak kenbe entegrite nan kouch LC la.

Konpozan elektwonik:Yo itilize tablo sikwi enprime (PCB), konektè, ak fil elektrik pou konekte ekspozisyon an ak sous ekstèn epi kontwole koule elektrisite nan TFT yo.

Ki jan VA TN LCD Display Modulework

Yon ekspozisyon konpoze de dè milyon de piksèl. Bon jan kalite a nan yon ekspozisyon souvan refere a kantite piksèl; pa egzanp, yon ekspozisyon 4K fèt ak 3840 x2160 oswa 4096x2160 piksèl. Yon pixel konpoze de twa subpixels; yon wouj, ble ak vèt-souvan yo rele RGB. Lè subpixels yo nan yon pixel chanje konbinezon koulè, yon koulè diferan ka pwodwi. Avèk tout piksèl yo sou yon ekspozisyon k ap travay ansanm, ekspozisyon an ka fè dè milyon de koulè diferan.

Fason yo kontwole yon pixel diferan nan chak kalite ekspozisyon; CRT, LED, LCD ak nouvo kalite montre tout piksèl kontwòl yon fason diferan. Nan ti bout tan, VA TN LCD Display Module limen pa yon ekleraj, ak piksèl yo chanje sou yo ak koupe elektwonikman pandan w ap itilize kristal likid Thorne limyè polarize. Yo mete yon filtè vè polarize devan ak dèyè tout piksèl yo, filtre devan an mete nan 90 degre. Nan ant tou de filtè yo se kristal likid yo, ki ka elektwonikman chanje sou yo ak sou.

VA TN LCD Display Module yo fèt ak swa yon matris pasif oswa yon griy ekspozisyon matris aktif. LCD matris aktif la konnen tou kòm yon ekspozisyon tranzistò fim mens (TFT). LCD matris pasif la gen yon kadriyaj kondiktè ak piksèl ki sitiye nan chak entèseksyon nan kadriyaj la. Yo voye yon kouran atravè de kondiktè sou kadriyaj la pou kontwole limyè a pou nenpòt ki pixel. Yon matris aktif gen yon tranzistò ki chita nan chak entèseksyon pixel, ki egzije mwens kouran pou kontwole luminans yon pixel. Pou rezon sa a, aktyèl la nan yon ekspozisyon matris aktif ka chanje sou ak koupe pi souvan, amelyore tan an rafrechi ekran.
Gen kèk LCD matris pasif ki gen eskanè doub, sa vle di yo eskane kadriyaj la de fwa ak aktyèl nan menm tan an ke li te pran pou yon eskanè nan teknoloji orijinal la. Sepandan, matris aktif se toujou yon teknoloji siperyè soti nan de la.

Pwosesis VA TN LCD Display Modil

Front Array, Middle Cell, Cell se vè a nan etalaj la devan kòm substra a, konbine avèk substra an vè nan filtè a koulè, ak ant de substrats yo vè plen ak yon kristal likid (LC). Pwosesis asanble modil dèyè a se pwosesis asanble final la nan glas la apre pwosesis selil la ak lòt Pwodwi pou Telefòn tankou panno ekleraj, sikui, ak ankadreman ekstèn.

Pwosesis etalaj (etalaj)

Anvan yo fè, nou bezwen yon moso nan vè ak yon sifas ki lis ak pa gen okenn enpurte vè, epi yo dwe netwaye glas la, Lè sa a, sèk li.

Pou kouvri substrate an vè ak yon fim metal, epi yo dwe mete materyèl metal la nan yon chanm vakyòm pou konfime tout bagay pwòp, epi apre gaz espesyal sou metal la jenere plasma, atòm yo sou metal la pral frape nan glas la, ak Lè sa a, yo pral fòme Metal fim.

Apre kouch fim nan metal, li se bezwen rad yon kouch kouch ki pa kondiktif ak kouch semi-kondiktif. Nan chanm vakyòm, plak an vè premye chofe, ak Lè sa a, yon gaz espesyal flite pa yon wo-vòltaj elektrik vaporisateur kite elektwon yo ak gaz la Plasma pwodwi, epi apre yon reyaksyon chimik, yon kouch ki pa kondiktif ak yon kouch semiconductor yo fòme sou glas la

Apre fim nan fòme, nou dwe fè modèl tranzistò a sou glas la. Premyèman, antre nan chanm nan limyè jòn ak flite photoresist la ak sansiblite limyè fò, Lè sa a, mete fotomask la iradyasyon limyè ble-vyolèt pou ekspoze, epi finalman voye li nan zòn nan devlope flite pwomotè a, ki ka retire fotoresist la apre ekleraj. , epi kite limyè a Kouch rezistans a gen fòm.

Apre fotoresist la gen fòm, nou ka fè grave mouye pa grave pou ekspoze fim initil la, oswa grave sèk pa reyaksyon chimik plasma. Apre grave, fotorezist ki rete a retire ak yon likid glise, epi finalman Modèl sikwi ki nesesè pou jenere tranzistò a se kounye a.

Pou fòme yon tranzistò fim mens ki ka itilize, li nesesè pou repete pwosesis netwayaj, kouch, fotorezist, ekspoze, devlopman, grave, retire fotorezist, elatriye. Anjeneral, pou fabrike TFT-LCD, li nesesè pou repete 5 a 7. fwa.

Pwosesis asanble (selil)

1) Apre w fin ranpli substra an vè tranzistò fim mens, nou pral konbine panèl la kristal likid. Panèl kristal likid la konpoze de yon substra vè tranzistò ak yon filtè koulè. Premyèman, nou dwe lave vè a an premye, ak Lè sa a, kontinye nan pwochen etap la. yon etap. Tout pwosesis fabrikasyon TFT-LCD dwe nan yon chanm pwòp, pou pa p gen okenn enpurte andedan ekspozisyon an.

2) Filtè koulè a pwodui chimikman kouvwi pou fòme koulè wouj, vèt ak ble sou glas la, byen ranje epi kouvri ak yon kouch fim kondiktif pou konplete.

3) Nan tout pwosesis la nan konbinezon, premyèman, nou bezwen rad yon kouch fim chimik sou glas la ak filtè koulè ki kouvri ak tranzistò, ak Lè sa a, fè aksyon an aliyman.

4) Anvan konbine de plak vè yo, nou ta dwe respire ranpli yo ak twou vid ki genyen esferik nan entèval fiks, konsa tankou yo anpeche de plak yo vè yo pa konkav anndan apre yo fin konbine panèl la kristal likid. Anjeneral, lè panèl kristal likid la reyini, yo pral kite youn oswa de twou vid ki genyen pou fasilite vide ki vin apre a nan kristal likid, ak Lè sa a, sele ak lakòl konduktif yo itilize yo sele bor yo nan de moso yo nan glas, konsa ranpli asanble a nan vè a.

5) Apre sele ankadreman an, mete panèl LCD a nan chanm vakyòm lan, ponpe lè a soti nan panèl LCD a nan espas ki jis rezève, ak Lè sa a, vide kristal likid la nan kristal likid la avèk èd nan presyon atmosferik, epi fèmen. espas sa a. Yon sibstans konpoze ant solid ak likid, ak karakteristik sa yo nan aranjman molekilè regilye.

6) Finalman, kole de polarizateur nan direksyon vètikal, epi tout panèl LCD a fini.

Pwosesis modil (modil)

1) Apre polarizè a tache, nou kòmanse enstale DRIVE IC sou tou de bò panèl LCD a. DRIVE IC se yon pati kondwi trè enpòtan, ki itilize pou kontwole koulè ak klète LCD a.
2) Lè sa a, konekte fen opinyon DRIVE IC a nan tablo sikwi a pa soude. Nan fason sa a, siyal la ka voye soti san pwoblèm, ak Lè sa a, imaj la sou panèl la kontwòl ka kontwole.
3) Limyè panèl LCD a emèt soti nan ekleraj la. Anvan rasanble ekleraj la, nou pral premye tcheke si panèl LCD reyini an konplè, ak Lè sa a, rasanble ekleraj la. Ekleraj la se sous limyè dèyè panèl LCD a.
4) Finalman, fèmen SELIL la ak ankadreman an fè ak vis.
5) Lè sa a, nou antre nan pwosesis final la tès kle, epi fè tès la aje sou modil yo reyini, ak ekran soti pwodwi yo ak bon jan kalite pòv nan eta a nan elèktrifikasyon ak tanperati ki wo.
6) Pwodwi yo ak pi bon kalite yo ka pake ak anbake.

Eleman nan VA TN LCD Display Modil

Yon Modil aliyman vètikal (VA) oswa Twisted Nematic (TN) likid Crystal Display (LCD) konsiste de plizyè eleman kle ki travay ansanm pou pwodwi ak kontwole imaj yo parèt sou ekran an. Men yon deskripsyon eleman sa yo.

Substra vè:De fèy vè fòme fondasyon ekspozisyon an. Yo kouvwi ak kouch divès kalite, ki gen ladan oksid eten Endyòm (ITO) pou transparans ak konduktivite.

Etalaj tranzistò fim mens (TFT):Sa a se yon rezo ti tranzistò grave sou youn nan substra yo. Chak tranzistò koresponn ak yon sèl pixel oswa yon gwoup piksèl, kontwole eta elektrik yo.

Materyèl kristal likid:Espas ki genyen ant de substrats vè yo plen ak yon solisyon espesyal kristal likid. Oryantasyon ak mouvman kristal sa yo modile limyè ki pase nan yo.

Kouch aliyman:Kouch sa yo aplike nan sifas enteryè substrats vè yo pou kontwole oryantasyon inisyal kristal likid yo. Nan panno VA, kouch sa yo trete pou pèmèt kristal yo tòde ak detòde, pandan y ap nan panno TN, yo ranje yo kreye yon estrikti nematik trese.

Filtè koulè:Aplike nan yon sèl substra, filtè sa yo konpoze de sub-piksèl wouj, vèt ak ble. Yo travay nan konbinezon ak kristal likid yo pou pwodwi imaj plen koulè.

Polarizè:Plase sou sifas eksteryè substrats vè yo, polarizateur pèmèt sèlman limyè ak yon sèten oryantasyon pase. Youn se orizontal, ak lòt la se vètikal, efektivman kontwole kantite limyè ki rive nan je visualiseur a.

Inite ekleraj (BLU):Tipikman yon etalaj de LED, sa a bay limyè ki nesesè pou ekspozisyon an ka vizib. Nan kèk desen, yo itilize CCFL (lanp fliyoresan katòd frèt) olye pou yo dirije.

Difize:Sitiye devan inite ekleraj la, difize a ede gaye limyè a respire atravè ekspozisyon an.

Prism fèy:Yo te jwenn nan kèk desen LCD, sitou sa yo ki gen ekleraj kwen ki limen, fèy prism ede dirije limyè a pi respire atravè ekran an.

Espas:Espas mikwoskopik sa yo asire yon distans ki konsistan ant substrats vè yo, kenbe espas sa a selil apwopriye pou kristal likid yo.

Selan:Yon adezif espesyal yo itilize pou sele bor yo nan substrats vè yo ansanm, fòme yon patiraj ki byen fèmen pou materyèl la kristal likid.

IC chofè yo:Ankadreman sikwi enprime (PCB) ak sikui entegre chofè (ICs) yo konekte ak etalaj TFT pou bay siyal ki kontwole vòltaj ki aplike nan chak pixel.

Sikui enprime fleksib (FPCs):Sa yo se mens, câbles fleksib ki konekte modil la ekspozisyon ak rès la nan sistèm elektwonik la, pote done ak pouvwa.

Montour:Ankadreman ki antoure ekspozisyon an, kenbe substrats vè yo epi pafwa lojman eleman adisyonèl tankou moun kap pale.

Konsèy pou kenbe ak pwolonje lavi a nan modil ekspozisyon LCD VA TN ou a

Kenbe ekspozisyon ou pwòp
Regilyèman netwaye Modil VA TN LCD Display ou a enpòtan anpil pou kenbe klète li epi anpeche akimilasyon pousyè ak pousyè tè. Sèvi ak yon twal mou, ki pa gen pèl oswa yon twal mikrofibr pou siye ekran an dousman nan yon mouvman sikilè. Evite itilize pwodwi chimik piman bouk oswa materyèl abrazif ki ka domaje sifas ekran an. Pou tach ki fè tèt di, mouye twal la ak yon solisyon netwayaj twò grav ki espesyalman fòmile pou Modil Display LCD VA TN.

Evite twòp presyon ak enpak
Montre LCD yo delika, epi aplike twòp presyon oswa enpak ka mennen nan domaj pèmanan. Lè w netwaye oswa manyen ekspozisyon an, sèvi ak presyon dou epi evite peze sou ekran an. Anplis de sa, asire w ke ekspozisyon an byen monte oswa mete sou yon sifas ki estab pou anpeche tonbe aksidan oswa monte desann.

Ajiste Anviwònman Klate ak Kontras
Optimize anviwònman klète ak kontras Modil Display LCD VA TN ou a non sèlman amelyore eksperyans gade nan, men tou li ede pwolonje lavi li. Anviwònman klète ki pi wo ka mennen nan ogmante konsomasyon enèji ak potansyèl pwoblèm ekran boule nan. Ajiste anviwònman yo nan yon nivo konfòtab ki adapte anviwònman ou pandan w ap evite twòp klète ki pa nesesè epi ki kapab danjere pou ekspozisyon an.

Anpeche ekran boule nan
Ekran boule nan fèt lè imaj estatik yo parèt pou peryòd pwolonje, sa ki lakòz rès fantom parèt menm lè nouvo kontni parèt. Pou anpeche ekran boule nan, evite montre imaj estatik oswa kite ekspozisyon an limen pou peryòd pwolonje san okenn chanjman kontni. Konsidere enplemante ekran ekonomizeur oswa wotasyon kontni peryodik pou bese risk pou yo boule.

Kenbe Tanperati Fonksyònman Optimal
Tanperati ekstrèm yo ka afekte pèfòmans ak lonjevite VA TN LCD Display Modil yo. Evite ekspoze ekspozisyon ou a twòp chalè oswa frèt. Idealman, kenbe yon tanperati opere modere nan ranje rekòmande manifakti a. Si ekspozisyon an enstale nan yon zòn ki gen tandans fè fluctuations tanperati, konsidere mete an aplikasyon bon jan vantilasyon oswa mezi kontwòl klima asire yon anviwònman ki estab.

Pwoteje kont monte pouvwa
Onn kouran yo ka domaje konpozan entèn Modil Display LCD VA TN ou a. Pou pwoteje tèt ou kont vag kouran, sèvi ak yon pwoteksyon bon jan kalite oswa yon ekipman pou kouran san enteripsyon (UPS). Aparèy sa yo ede kontwole koule elektrik nan ekspozisyon ou a, minimize risk pou domaj ki te koze pa pwent vòltaj toudenkou.

Diferans ki genyen ant Tn, Ips ak Va LCD ekran

TN Panel vs IPS vs VA Panel
Chak jou, nou gade LCD ekspozisyon, televizyon, telefòn selilè, monitè. Li vin yon nesesite nan sosyete modèn. Panèl LCD se pati ki pi enpòtan nan yon ekspozisyon LCD. Li detèmine pèfòmans ekran LCD a, tankou klète, kontras, koulè ak ang gade. Se poutèt sa, chwazi bon kalite panèl LCD se kritik nan aplikasyon w lan.

Kalite Panno LCD
Gen twa kalite prensipal panno LCD nan mache a, sètadi TN, IPS ak VA.
Twisted Nematic (TN):Kalite ki pi ansyen LCD panèl.
Chanjman nan avyon (IPS):Li devlope pou rezoud limit TN LCD. Yon lòt non popilè pou panèl IPS se "avion pou liy chanje" (LPS).
Aliyman vètikal (VA):Epitou refere yo kòm "super vètikal aliyman" (SVA) ak "avanse milti-domèn aliyman vètikal" (AMVA). Yo tout pataje menm karakteristik yo.

Non sa yo reflete aliyman molekil kristal andedan LCD a, ak fason yo chanje lè yo chaje elektrik. Tout ekspozisyon kristal likid chanje aliyman molekil kristal likid pou travay, men fason yo fè sa ka afekte kalite imaj la ak tan repons. Fason ki pi fasil yo chwazi ant yo se deside ki atribi ki pi enpòtan nan pwojè ou a. Sa depann sitou sou sa ou itilize ekspozisyon LCD ou a, ak bidjè ou.

TN Panel
TN se teknoloji ki pi matirite nan manifakti panèl LCD. Lè pa gen okenn diferans vòltaj ant de elektwòd transparan yo, molekil kristal likid yo trese 90 degre, an konbinezon de polarizeur anwo ak anba, pèmèt limyè pase nan LCD. Kòm vòltaj aplike, molekil kristal yo untwisted ak aliyen nan menm direksyon an, bloke limyè.

IPS Panel
Nan panèl IPS, molekil kristal yo paralèl ak substrats vè yo nan premye etap, LCD koupe. Lè elektwòd nan avyon yo chaje, molekil kristal yo vire, modifye direksyon limyè a. Ki limen ekspozisyon LCD a.

VA Panel
Kòm non li sijere, kristal likid panèl VA yo aliyen vètikal san yo pa chaje. Lè yo aplike yon vòltaj, molekil yo panche ak modifye direksyon limyè.

Faktori nou an

FAQ

K: Ki diferans ki genyen ant panèl LCD ak modil?

A: LCD se yon ekspozisyon kristal likid, jeneralman refere a yon ekran separe; LCM se yon modil ekspozisyon kristal likid, ki gen ladan yon sikwi kondwi korespondan ak sikwi kontwòl, ki ka dirèkteman konekte ak mikwo-odinatè a sèl chip.

K: Ki karakteristik materyèl kristal likid yo itilize pou pwodwi imaj nan sistèm ekspozisyon LCD?

A: Yon ekspozisyon kristal likid (LCD) se yon ekspozisyon panèl plat oswa lòt aparèy optik elektwonikman modulation ki itilize pwopriyete limyè-modulasyon kristal likid konbine avèk polarizers. Kristal likid pa emèt limyè dirèkteman men olye yo itilize yon ekleraj oswa reflektè pou pwodwi imaj nan koulè oswa kamayeu.

K: Ki avantaj ki genyen nan ekran LCD ekspozisyon kristal likid?

A: LCD yo gen plizyè avantaj sou ansyen teknoloji ekspozisyon tankou CRT. LCD yo pi mens, pi lejè, ak plis enèji efikas. Yo menm tou yo pwodui mwens chalè, yo gen pi bon kalite imaj, epi yo ofri yon ang gade pi laj.

K: Konbyen kalite ekspozisyon LCD ki genyen?

A: ekran LCD yo ka gwoupe nan twa kategori: TN (twisted nematic), IPS (nan avyon chanje), ak VA (Aliyman vètikal). Chak nan kalite ekran sa yo gen pwòp kalite inik li yo, prèske tout nan yo gen pou wè ak ki jan imaj parèt atravè divès kalite ekran yo.

K: Ki pi bon LCD oswa LED?

A: ekspozisyon dirije jeneralman gen pi bon kalite foto konpare ak tokay LCD yo. Soti nan nivo nwa nan kontras ak menm presizyon koulè, ekspozisyon dirije anjeneral soti sou tèt. Ekran ki ap dirije ki gen yon etalaj plen ekspozisyon ki kapab gradyasyon lokal yo pral bay pi bon kalite foto a.

K: Ki sa ki lakòz echèk LCD?

A: Pwoblèm nan ka yon fay nan plato a, mèr oswa varyateur. Ekran an pa montre anyen. Nan yon sitiyasyon kote li sanble ke ekran an limen men li pa montre okenn imaj, echèk la ta ka ekipman pou pouvwa a, mèr la oswa varyateur la (modil ki founi aktyèl ekleraj la).

K: Ki sa ki lakòz LCD a fonksyone byen?

A: Pwoblèm ekspozisyon LCD oswa videyo ka rive akòz chofè demode tankou BIOS, kat videyo (GPU), chipset, ak chofè pou kontwole, oswa videyo. Li ka rive tou akòz move anviwònman grafik nan sistèm opere a, kab videyo defo, oswa mizajou sistèm opere demode.

K: Ki twa kalite ekspozisyon LCD?

A: Gen twa kalite prensipal panno LCD: In-Plane Switching (IPS), aliyman vètikal (VA), ak Twisted Nematic (TN). Lide jeneral nan chak kalite panèl se menm bagay la: kristal likid reyaji nan yon chaj elektrik, kontwole konbyen limyè yo pèmèt yo pase nan ak rive nan chak nan twa sub-piksèl ki gen koulè pal.

K: Ki diferans ki genyen ant LCD ak ekran ki ap dirije?

A: Pandan ke yon monitè LCD estanda sèvi ak ekleraj fliyoresan, yon monitè ki ap dirije sèvi ak dyod ki emèt limyè pou ekleraj. Monitè ki ap dirije yo anjeneral gen bon jan kalite foto siperyè, men yo vini nan diferan konfigirasyon ekleraj.

K: Ki kalite ekspozisyon LCD ki pi bon?

A: Jodi a, panno IPS yo lajman itilize nan smartphones, televizyon, laptops, ak lòt aparèy elektwonik konsomatè. Yo ofri ekselan rapò kontras, repwodiksyon koulè, klète, ak ang yo gade pi laj konpare ak nenpòt lòt kalite LCD.

K: Ki sa ki modil I2C pou ekspozisyon LCD?

A: Se eleman LCD I2C yo itilize nan aplikasyon ki mande pou yon ekspozisyon vizyèl oswa tèks. Yo itilize eleman sa a tou kote yo bezwen yon ekspozisyon karaktè men sèt GPIO youn apre lòt sou yon sèl pò GPIO pa posib. Nan ka kote pwojè a deja gen ladan yon mèt I2C, pa gen okenn broch GPIO adisyonèl ki nesesè.

K: Ki diferans ki genyen ant modil OLED ak LCD?

A: OLED vs LCD: Konpozisyon: OLED ekspozisyon konpoze de piksèl pwòp tèt ou limen, pandan y ap ekspozisyon LCD sèvi ak yon ekleraj klere byen klere nan kristal likid yo kreye yon imaj. Pwopòsyon kontras ak Nivo Nwa: Montre OLED reyalize rapò kontras siperyè ak nwa vre, pandan y ap LCD yo toujou emèt kèk limyè, menm lè yo montre nwa.

K: Èske yon ekspozisyon LCD ka repare?

A: monitè LCD gen anpil konpozan konplèks, kidonk li pa etranj pou yo rankontre pwoblèm. Pifò pwoblèm ki manke domaj fizik grav ka repare lakay ou. Li enstriksyon yo ak anpil atansyon pou pwòp sekirite ou, paske kèk reparasyon ka ekspoze ou a risk pou chòk elektrik grav.

K: Èske domaj LCD ka ranje?

A: Avèk bon zouti ak konesans, li posib pou ranje yon ekran LCD san yo pa ranplase li. Si w vle fè kèk travay tèt ou oswa ou pa vle peye yon lòt moun, gid sa a pral ede w repare telefòn ou kase san w pa ranplase tout ekspozisyon an.

K: Ki diferans ki genyen ant panèl LCD ak modil?

K: Èske yo ka repare ekspozisyon LCD?

A: Anjeneral, si domaj la se minè, reparasyon an se abòdab ak fasil, epi ekspozisyon an toujou anba garanti oswa asirans, ou ta dwe repare li. Sepandan, si domaj la se gwo, reparasyon an se chè ak difisil, ak ekspozisyon an se soti nan garanti oswa asirans, li ka pi bon ranplase li.

K: Ki sa ki itilize nan modil ekspozisyon LCD?

A: LCD yo disponib pou montre imaj abitrè (tankou nan yon ekspozisyon òdinatè jeneral) oswa imaj fiks ak kontni enfòmasyon ki ba, ki ka parèt oswa kache: mo prereglaj, chif, ak ekspozisyon sèt-segman (tankou nan yon revèy dijital). ) se tout egzanp aparèy ak ekspozisyon sa yo.

K: Ki diferan kalite modil LCD?

A: Kalite modil ekspozisyon kristal likid (LCD) defini ki jan ekspozisyon an pral gade. Li defini karaktè a, koulè background nan, ak karaktè a kontras background. Kalite yo enkli twisted nematic (TN), super twisted nematic (STN), ak fim konpanse super twisted nematic (FSTN).

K: Ki twa kalite panèl LCD ki pi komen?

A: 3 kalite panèl ki pi komen yo se IPS, TN, ak VA, ki itilize teknoloji LCD. Yo sèvi ak ekleraj, ki komen nan ekran LCD. Katriyèm ak dènye kalite panèl la se OLED. Avèk kalite sa a, piksèl yo limen.

K: Ki jan ou rezoud pwoblèm yon ekran LCD?

A: Asire w ke monitè a mete sou opinyon ki kòrèk la epi eseye chanje sous yo pou detèmine si se rasin pwoblèm nan. Si chanje sous la pa t rezoud pwoblèm nan, eseye chanje kab la. Si sa posib, eseye sèvi ak yon monitè diferan ak menm câbles ak sous yo.

Baj popilè: va tn lcd ekspozisyon modil, Lachin va tn lcd ekspozisyon modil Swèd, faktori
